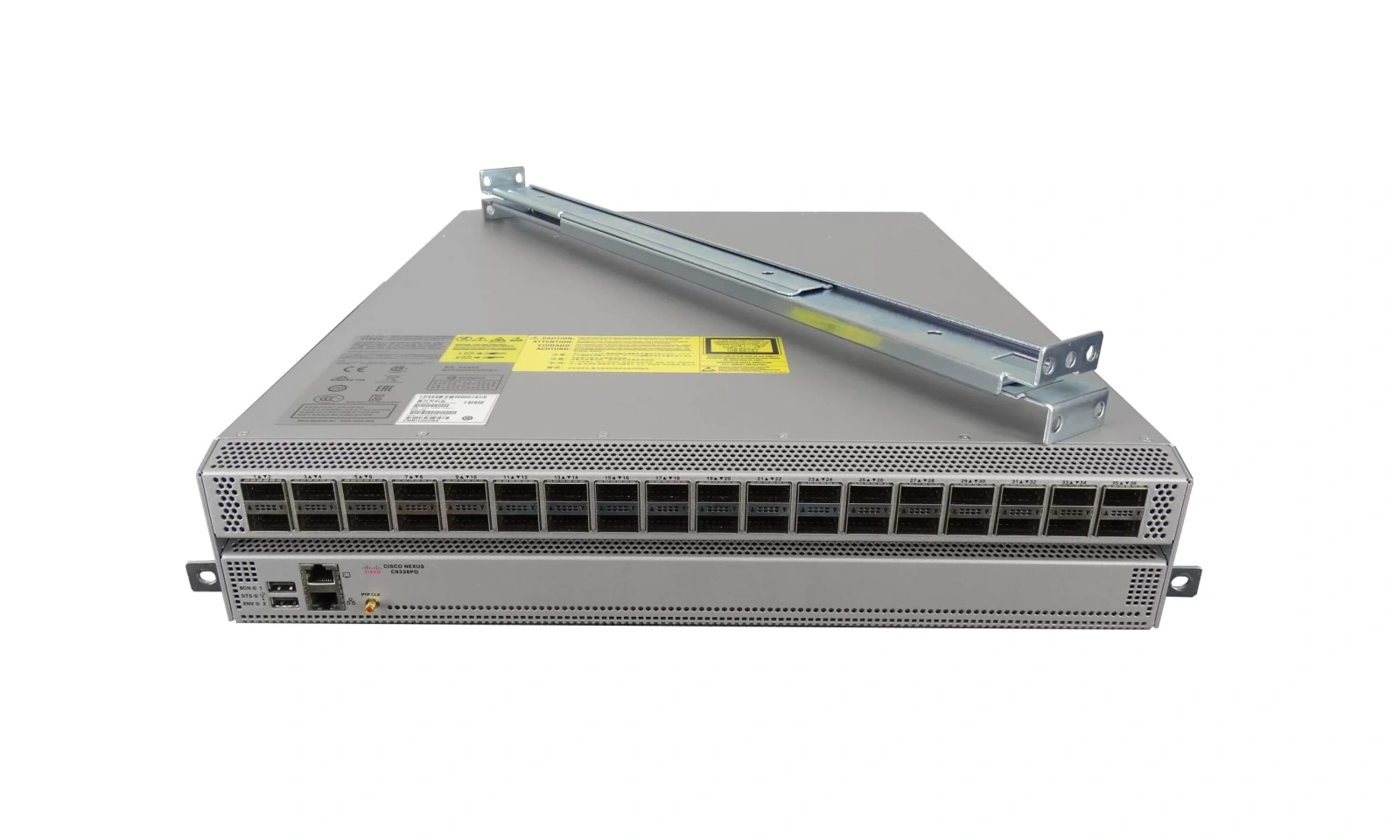

Cisco Nexus N9K-C9336PQ Switch 36 x 40Gb QSFP+ Ports
Prehľad N9K-C9336PQ
N9K-C9336PQ je prepínač Nexus 9336 ACI Spine s 36p 40G QSFP. Cisco Nexus 9336PQ ACI Spine Switch je 2-Rack-Unit (2RU) chrbticový prepínač pre Cisco ACI, ktorý podporuje šírku pásma 2,88 Tbps a 2,3 miliardy paketov za sekundu (bpps) cez 36 pevných 40 QSFP+ portov. Listové prepínače platformy Cisco Nexus 9300 sú neblokujúce 10 a 40 gigabitové ethernetové prepínače vrstvy 2 a 3 s internou šírkou pásma
až 2,56 terabitov za sekundu (Tbps).
Rýchle špecifikácie
Tabuľka 1 zobrazuje rýchle špecifikácie.
|
Kód produktu |
N9K-C9336PQ |
|
Fyzické |
● 36-portové 40G QSFP porty ● 1200 W (W) AC napájacie zdroje alebo 930 W DC napájacie zdroje (až 2) ● Napájacie zdroje 80 Plus Platinum, ktoré poskytujú aspoň 90 % účinnosť pri 20 % využití ● Dva zásobníky ventilátorov vymeniteľné za chodu s redundantnými ventilátormi ● Smer prúdenia vzduchu na ľavoboku alebo na ľavostrannom výfuku ● Systémová pamäť: 16 GB ● SSD: 64 GB ● USB: 2 porty ● Sériové konzolové porty RS-232: 1 ● Porty pre správu: 1 x 10/100/1000BASE-T |
|
Fyzické (V x Š x H) |
3,5 x 17,5 x 22,5 palca (8,9 x 44,5 x 57,1 cm) |
|
Hmotnosť (podvozok) |
34,4 lb |
Detaily produktu
Obrázok 1 zobrazuje predný panel N9K-C9336PQ.
Poznámka: ① 36 40-gigabitových QSFP+ portov ② USB porty ③ Port mimopásmovej správy (port RJ-45) ④ Port konzoly (port RJ232)
Obrázok 2 zobrazuje zadný panel N9K-C9336PQ.
Špecifikácia N9K-C9336PQ
Špecifikácia N9K-C9336PQ |
|
|
Fyzické |
● 36-portové 40G QSFP porty ● 1200 W (W) AC napájacie zdroje alebo 930 W DC napájacie zdroje (až 2) ● Napájacie zdroje 80 Plus Platinum, ktoré poskytujú aspoň 90 % účinnosť pri 20 % využití ● Dva zásobníky ventilátorov vymeniteľné za chodu s redundantnými ventilátormi ● Smer prúdenia vzduchu na ľavoboku alebo na ľavostrannom výfuku ● Systémová pamäť: 16 GB ● SSD: 64 GB ● USB: 2 porty ● Sériové konzolové porty RS-232: 1 ● Porty pre správu: 1 x 10/100/1000BASE-T |
|
Napájanie a chladenie |
● Výkon: 1 200 W AC, 930 W DC alebo 1 200 W HVAC/HVDC ● Vstupné napätie: 100 až 240 V* AC alebo -40 V až -72 V DC (min‑max), -48 V až -60 V DC (nominálne) *Podporuje vstupné napätie 100-120V pre maximálny výkon 800W; 200-240V pre maximálny výkon 1200W ● Frekvencia: 50 až 60 Hz (AC) ● Účinnosť: 90 % alebo viac ● Súlad so smernicou RoHS: Áno ● Hot swap: Áno ● Možnosti nasávania alebo výdychu na ľavej strane ● Typický výkon: 400 W (AC) ● Maximálny výkon: 660 W (AC) |
|
Environmentálne |
● Fyzické (V x Š x H): (8,9 x 44,5 x 57,1 cm) ● Hmotnosť: 34,4 lb ● Prevádzková teplota: (0 až 40 °C) ● Neprevádzková (skladovacia) teplota: (-40 až 70 °C) ● Vlhkosť: 5 až 95 % (bez kondenzácie) ● Nadmorská výška: (0 až 4 000 m) |
|
Akustika |
● Rýchlosť ventilátora pri 40 %: 64,4 dBA ● Rýchlosť ventilátora pri 70 %: 79,6 dBA ● Rýchlosť ventilátora pri 100 %: 89,8 dBA |
|
MTBF |
● 242 000 hodín |
|
Súlad s predpismi |
Výrobky by mali spĺňať označenie CE podľa smerníc 2004/108/ES a 2006/95/ES |
|
Bezpečnosť |
● UL 60950-1 Druhé vydanie ● CAN/CSA-C22.2 č. 60950-1 Druhé vydanie ● EN 60950-1 Druhé vydanie ● IEC 60950-1 Druhé vydanie ● AS/NZS 60950-1 ● GB4943 |
|
EMC: Emisie |
● 47CFR časť 15 (CFR 47) trieda A ● AS/NZS CISPR22 Trieda A ● CISPR22 Trieda A ● EN55022 Trieda A ● ICES003 Trieda A ● VCCI Trieda A ● EN61000-3-2 ● EN61000-3-3 ● KN22 Trieda A ● CNS13438 Trieda A |
|
EMC: Imunita |
● EN55024 ● CISPR24 ● EN300386 ● Séria KN 61000-4 |
